[2026년 하반기] 전기기능장 실기 합격을 위한 작업형 도면 해석 노하우

2026년 하반기 전기기능장 실기 합격을 위해 반드시 숙지해야 할 작업형 도면 해석 노하우와 실전 합격 전략을 상세하게 공유합니다.

1. 전기기능장 실기 도면 해석의 중요성

전기기능장 취득을 위한 마지막 관문인 실기 시험에서 가장 중요한 것은 정확한 도면 해석입니다. 아무리 납땜과 배선 속도가 빠르더라도 도면을 잘못 해석하여 오결선이 발생하면 즉시 실격으로 이어지기 때문입니다.

최근 출제 경향을 살펴보면 시퀀스 회로와 PLC 제어가 복합적으로 연계된 고난도 도면이 자주 등장하고 있습니다. 따라서 도면의 동작 메커니즘을 완벽하게 이해하고 실전에 임하는 것이 합격의 지름길입니다.

2026년 하반기 시험을 준비하는 수험생분들은 한국산업인력공단 일정을 철저히 확인해야 합니다. 이번 하반기 제80회 전기기능장 실기 시험은 2026년 9월 12일에 시행될 예정입니다.

시험 접수 기간은 2026년 8월 10일부터 8월 13일까지 진행되므로 일정을 놓치지 않도록 주의하시기 바랍니다. 원서 접수 첫날 빠르게 신청해야 원하는 시험장을 선점할 수 있습니다. 자세한 일정 및 원서 접수는 Q-Net 공식 홈페이지에서 확인하실 수 있습니다.

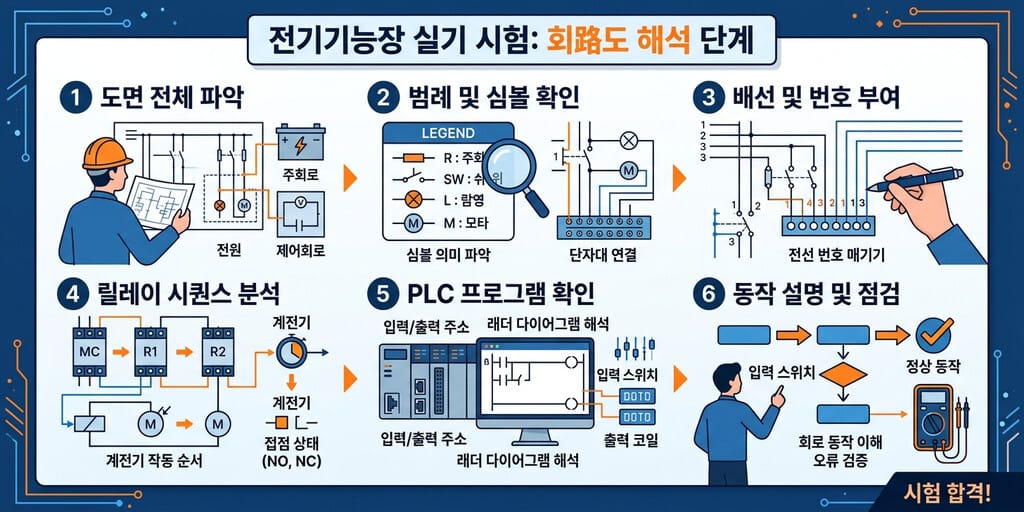

작업형 도면을 받아 들었을 때 가장 먼저 분석해야 할 핵심 요소는 다음과 같습니다.

첫째, 주회로와 보조회로의 구분입니다. 주회로는 전동기 등 부하에 전원을 공급하는 선으로 굵은 전선을 사용하며, 보조회로는 제어 신호를 전달하므로 가는 전선을 사용합니다. 이 두 회로의 흐름을 명확히 구분해야 결선 실수를 줄일 수 있습니다.

둘째, 넘버링(Numbering) 작업의 표준화입니다. 릴레이, 타이머, 전자접촉기(MC) 등의 핀 번호를 도면에 미리 정확하게 기입해 두어야 작업 속도를 높이고 오결선을 방지할 수 있습니다. 자신만의 일관된 넘버링 규칙을 만드는 것이 좋습니다.

셋째, PLC 입출력 할당표 분석입니다. PLC 도면은 입력 기기(스위치, 센서)와 출력 기기(램프, 솔레노이드)의 주소가 도면 및 할당표와 일치하는지 반드시 대조하며 해석해야 합니다.

많은 수험생들이 긴장한 상태에서 공통선(Common) 연결을 누락하는 실수를 범합니다. 접점이 모이는 부분의 공통선을 도면상에서 형광펜으로 미리 표시해 두면 결선 시 누락되는 사고를 예방할 수 있습니다.

또한 b접점(Normally Closed)과 a접점(Normally Open)을 반대로 연결하는 경우도 매우 빈번합니다. 도면을 해석할 때 접점의 초기 상태를 꼼꼼히 확인하고 결선 직후 벨테스터기를 활용해 도통 시험을 거치는 습관을 들여야 합니다.

추가적인 실기 팁과 공구 사용법이 궁금하시다면 저희 블로그의 전기기능장 실기 공구 가이드 및 합격 팁 글을 참고해 보시기 바랍니다.

도면 해석 능력을 기르기 위해서는 눈으로만 보는 것이 아니라 직접 손으로 그려보는 연습이 필요합니다. 기출 도면을 최소 10회 이상 반복하여 넘버링하고, 가상의 배선 경로를 머릿속으로 그려보는 시뮬레이션을 반복하십시오.

실제 시험장과 유사한 환경을 조성하여 제한 시간 내에 도면 해석부터 배선 작업, 동작 테스트까지 완료하는 모의 실습을 최소 3회 이상 진행하는 것을 추천합니다. 철저한 준비만이 합격을 보장합니다.
